تنظیم کننده زنجیر : انواع و کاربرد آنها

تنظیم کننده زنجیر از طریق ترکیبی از اقدامات، کشش مناسب زنجیر را در ماشین آلات سنگین زنجیر دار در هر اندازه حفظ می کنند.

این مقاله در مورد تنظیم کننده های زنجیر است که به انواع، عملکردها و اجزای این بخش ضروری از ماشین معدن می پردازد.

این تنظیم کننده ها زنجیر را در کشش صحیح در ماشین آلات زنجیر دار  در همه اندازه ها حفظ می کنند. به همین دلیل برای عملکرد دستگاه ضروری است. قبل از کاوش در عملکردهای آن، به اجزای آن نگاهی بیندازیم. قسمت های اصلی به شرح زیر است:



یوغ (yoke ): که چرخ آیدلر را به قسمت های دیگر متصل می کند.

فنر عقب نشینی (recoil spring): که به عنوان ضربه گیر عمل می کند و در برابر ضربه و بار اضافی محافظت می کند و در خاک ناهموار قابل تنظیم است.

سیلندر (cylinder): که مسیر را تنظیم می کند و زنجیر را تنش می کند. این شامل یک سیلندر گریس است. علاوه بر این، سیلندر مسیر با مزایا و معایب خود را می توان در خارج یا داخل فنر نصب کرد.



کاربردهای تنظیم کننده زنجیر زیربندی ماشین آلات معدنی

برای انجام مجموعه ای از عملکردهای ضروری در ماشین آلات چرخ زنجیری طراحی شده است:



حرکت خمشی را هندل می کند و زنجیر را از طریق تکیه گاه های کشویی و چرخ آیدلر هدایت می کند.

کشش زنجیر را فراهم و تنظیم می کند.

از زیربندی در برابر اضافه بار خارجی محافظت می کند و ضربه های ناگهانی را جذب می کند.



چند نوع تنظیم کننده وجود دارد؟

چند نوع وجود دارد، حتی اگر همه آنها یک هدف را دنبال می کنند.

بسته به چیدمان اجزا و نوع ماشین آلات، می توانیم تنظیم کننده هایی زنجیر را به دو گروه تقسیم کنیم. بیایید به آنها نگاه کنیم و ببینیم که چقدر با یکدیگر تفاوت دارند.

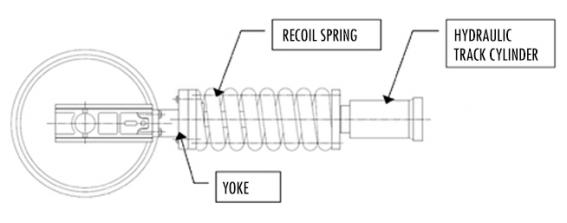

1. تنظیم کننده زنجیر با سیلندر جداگانه

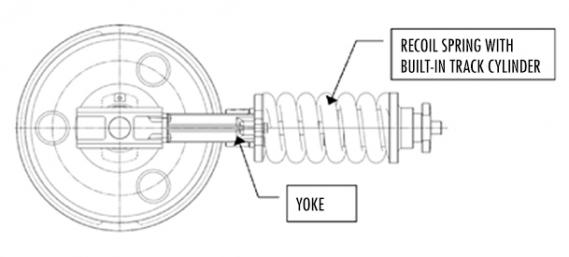

2. تنظیم کننده زنجیر با سیلندر داخلی







فنر و سیلندر مسیر هیدرولیک

فنر و سیلندر دو بخش اساسی این تنظیم کننده هستند. هر دو قسمت هدف خاصی را دنبال می کنند.

فنر ضربه های وارد شده به دور آیدلر را در زمان برخورد دستگاه با مانع جذب می کند. علاوه بر این، کشش زنجیر را با تزریق گریس به داخل سیلندر از طریق یک دریچه کنترلی تنظیم می کند که فنر را از طریق فشار هیدرولیک به جلو حرکت می دهد.

در حالت برعکس با خروج گریس از شیر، فنر به سمت عقب حرکت می‌کند و در نتیجه کشش زنجیر را کاهش می‌دهد.

سیلندر فنر را با بدنه سیلندر (sleeve) نگه می دارد. این قطعه بسیار مقاوم است بطوریکه فنر در هنگام فشرده شدن بار سنگین تری نسبت به زمان باز شدن دریافت می کند.



به طور کلی فنر و سیلندر می تواند شامل اجزای زیر باشد:

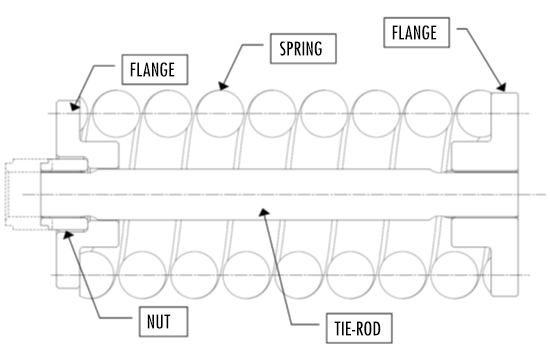

فنر Spring

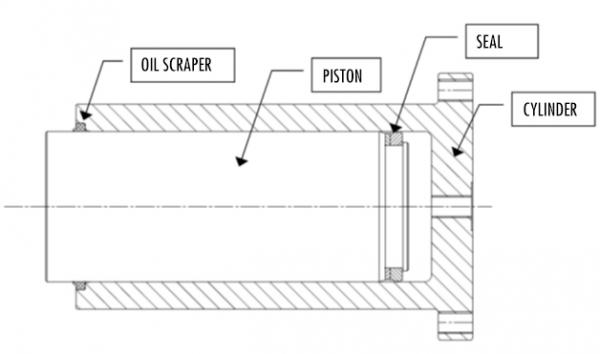

سیلندر Cylinder

پیستون Piston

میله رابط Tie-rod

فلنج Flange

سیل Seal

زداینده روغن Oil scraper

مهره Nut





فنر :





سیلندر :

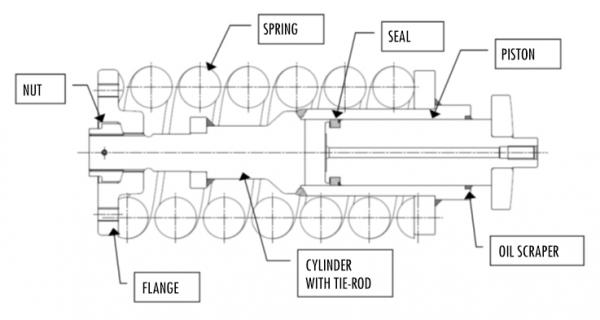

اجزای سیستم تنظیم کننده زنجیر در نوع سیلندر داخلی :
